使用打井找水仪如何识别无水的构造挤压带

　　找水找断层，有断层就有地下水，这个观点似乎已成共识，但并不完全正确。一是在泥岩中有断层的地方并不少见，但断层很难使泥岩产生裂隙，如果地层中没有偏脆性的其他岩石夹层一般是无水的。

　　断层各有各的力学成因，不同力学性质的断层其富水性差别很大。在此我们不讨论更多其他力学性质的断层问题，只谈谈断层中的害群之马——构造挤压带问题。挤压带是受到巨大的挤压力形成的一种构造体系，在它里面基本没有受拉力产生的张性裂隙，也就是没有含水好的大裂隙，基本无水或含水很少。找水时应尽量避开挤压带，到它边缘的较完整的“影响带”找水。

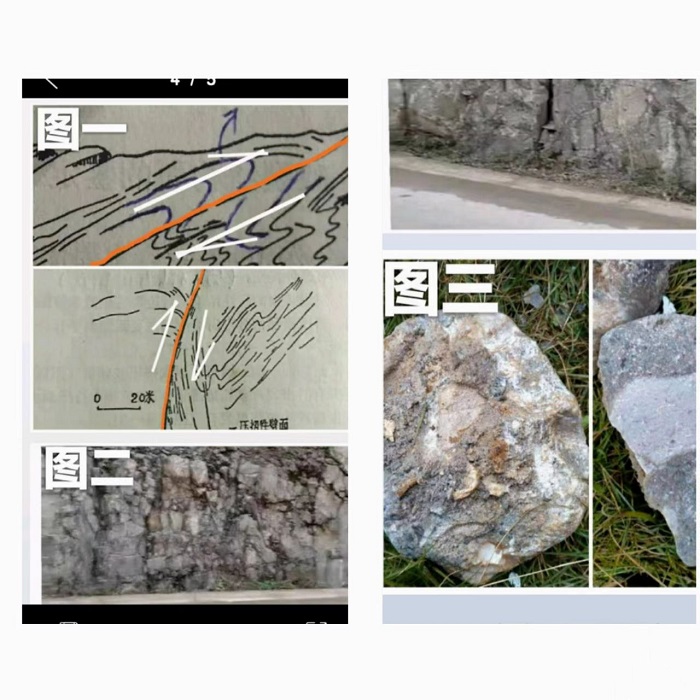

　　断层在地质力学中称为“破裂结构面”，压性的破裂结构面有许多微观的特征，如逆冲擦痕、牵引现象构造透镜体、羽状节理、“入字形分支断裂等（见图一），非地质专业人员很难弄明白。

　　根据李四光老师的地质力学理论结合我们的野外工作经验，从宏观上判断断层挤压带并不难，它主要有以下六个特征：

　　一是“岩石破碎”。在出露的岩石中大面积岩石破碎，成碎块状（见图二)。岩石破碎不等于有含水裂隙。找水要找大裂隙多的地方，受挤压形成的岩石很破碎的地方很难有大裂隙，因而很难有水；

　　二是“产状直立”,形成大面积的直立岩带。直立岩带大多是受强力挤压形成的；

　　三是“岩性杂乱”。图三是挤压带中的断层角砾岩，它在同一块岩石中可以由断层带两盘中的几种岩石组成（断层角砾岩又称构造角砾岩或压碎角砾岩，是一种由动力变质作用使原岩发生破碎后所形成的角砾状岩石。主要由大小不等的带棱角的原岩角砾组成，并被成分相同的微细碎屑所胶结。常沿断裂带分布，是断裂带的显著标志之一）。

　　四是“倾向多变”。这是由于在挤压带中会有许多的折曲，无论是背斜向斜，它的两翼的倾向都是反向的。

　　五是“规模宏大”。直立岩带宽度可达几十米或几公里，有的被称为“深大断裂”，往往地下水贫乏很多控制性的大断层往往是压性结构面。

　　六是断层挤压带在天电图上往往表现为较宽的低值带。请看2018.21号打井找水仪图评，这是我们在挤压带上实测的天电图，如果点距很小，测点不多是很难辨别出挤压带的。最好在选择测线时就躲避开已经在岩石出露处显现出来的挤压带。

　　识别挤压带更需要多积累点地质知识，多观察岩石露头，仅靠分析图件是有困难的。如果岩石一点也没有出露，看不到上述特征，测出的图看起来很好，该验证的工作都做了，钻孔甚至会塌孔或卡钻，也不是软岩地层，但仍然打干眼无水，就应怀疑是否遇到构造挤压带了。
