描述
管网在线漏损监测仪开发背景
据住建部公布的《中国城乡建设统计年鉴》(2021)显示,2021年全国城市和县城公共供水总量为742.16亿立方米,漏损水量为94.08亿立方米,综合漏损率为12.68%,产销差率15.34%,其中城市公共供水总量为630.76亿立方米,漏损水量为80.44亿立方米,综合漏损率为12.75%,产销差率15.33%。供水管网运行中出现的漏失问题不仅造成水资源浪费,影响的经济效益,而且造成降压供水,管道安全性降低,甚至产生路面塌陷等一系列次生灾害,给居民生活带来严重影响。住房和城乡建设部、国家发展改革委发布的《关于加强公共供水管网漏损控制的通知》中明确要求:到2025年,全国城市公共供水管网漏损率力争控制在9% 以内。普奇研究院专注管网降损研究,已开发在线预警监测系统、听音法、示踪法、探地雷达法、被动巡检法等多种技术实施方案。

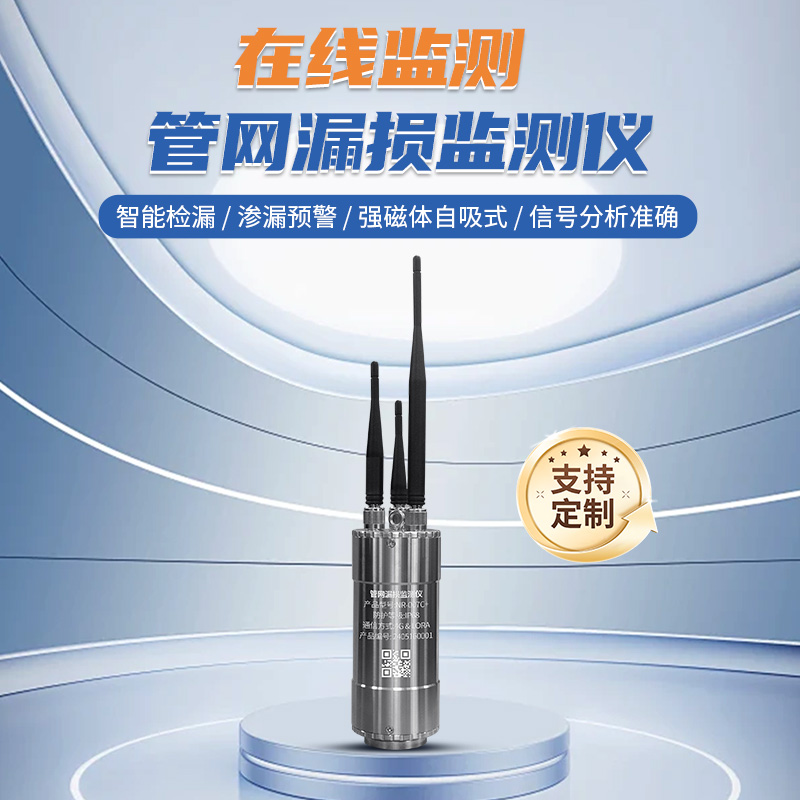

普奇管网在线漏损监测仪介绍
该系统整体设计运用了智能感知、云计算、大数据、人工智能。由传感器子系统、数据采集子系统、PC终端子系统、移动端子系统和后台数据处理组成。其中,传感器子系统的主要作用是漏损信号的探测;数据采集子系统的主要作用是数据采集、处理后通过4G网络发送到数据云平台,是整个系统的桥梁;PC机作为操作平台向操控人员显示数据、统计数据、管理数据并提供预警、风险警告;移动端可实时查看监测数据,接收预警信息;后台数据处理服务运用大数据和人工智能技术,对管网漏损的趋势提前做出预判,并通过阈值判断及时生成预警信息。
感知层:漏损监测探头采用边缘计算,支持数据采集、智能计算、4G传输,通过对管网漏损噪声的实时采集,实现漏损信号的智能提取。
云端:云端集成了物联网和云计算技术。将各监测模块数据进行计算分析后分类存储,并将处理过的数据下发到各个人机交互界面。
交互层:通过对管网的各个监测模块数据进行统计分析,得到特征参数发展规律及其变化趋势,下发到终端并以数据和图表形式在用户端展现,实现对各测点数据的归档、查询、存储和管理等功能。
人工智能:对历史监测数据进行训练,得到模型算法,可对未来的漏损趋势预演
普奇管网在线漏损监测仪功能介绍

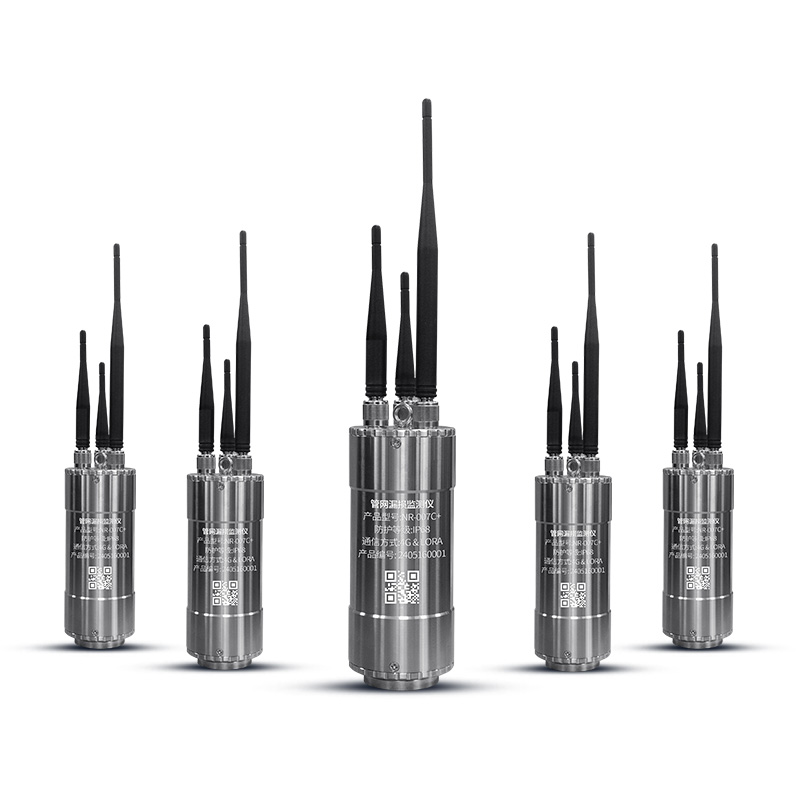

漏损监测探头通过底部强磁吸附在管道上,对管网进行不间断的监测。采集到的原始音频信号通过无线的方式传输到“漏损预警监测系统”进行分析处理,实现对漏点的判断及预定位,并对漏点发出预警。主要包含漏水监测预警、业务工单、智能报表、统计分析、运维管理、智能分析、管理台账等业务。
支持电脑终端在线监测:
支持手机APP和微信小程序:
技术参数
产品型号 | NLO07 | NLO07-C | NLO07-C+ |
电源 | 外接 | 一次性锂亚电池3.6V/19Ah | 一次性锂亚电池3.6V/19Ah |
功耗 | <100mA | 待机<50uA 发送<150mA | 待机<50uA 发送<150mA |
磁吸功能 | / | 支持开机、休眠、唤醒、上发等操作 | 支持开机、休眠、唤醒、上发等操作 |
数据交互 | RTU/DTU 等 | 本地 APP及 远程数据交互 | 本地 APP及 远程数据交互 |
通信方式 | RS485 | 4G CAT.1Lora | 4G CAT.1Lora |
通信协议 | Modbus | TCP/CoAP | TCP/CoAP |
卫星定位 | / | / | GPS+BD |
灵敏度 | >1800pC/g | >1800pC/g | >1800pC/g |
安装方式 | 磁吸 | 磁吸 | 磁吸 |
存储容量 | 支持本地 30 天原始 音频噪声文件存储 | 支持本地 30 天原始 音频噪声文件存储 | 支持本地 30 天原始 音频噪声文件存储 |
天线 | / | 标配胶棒天线 支持延长天线 | 标配胶棒天线 支持延长天线 |
尺寸 | / | 60mm*16lmm (不含天线) | 60mm*16lmm (不含天线) |
外壳材质 | 316不锈钢 | 316不锈钢 | 316不锈钢 |
防护等级 | IP68 | IP68 | IP68 |
工作环境 | -20°C-+55°C RH:0%~100% | -20°C-+55°C RH:0%~100% | -20°C-+55°C RH:0%~100% |
竞争优势
1、系统集成了高灵敏度智能管网漏损监测仪(灵敏度>1800PC/G)无线传输、云计算、人工智能等技术,真正实现无人值守,自动化在线监测,不但省时省力,而且监测精度和实时性得到保证。并可根据被监测管网的实际情况和项目经费预算,自由选择监测探头数量。
2、全面数据采集,实现精准画像。系统平台前期对漏损噪声信号进行采集,数据采集过程简单、快捷,数字化监测设备可以自动对每个监测点的状况进行归集,通过后台大数据分析、预判和展示,让辖区内管网状态一目了然,对每一处监测点进行精准画像,同时可以实现对单位时间内排查出来的异常点进行重点的跟踪管理。
3、全天定时监控,实现常态监督。在管网适当位置(一般为阀门井)安装高精度管网漏损监测仪,利用无线传输、云计算、物联网、人工智能等技术,实现管网漏损情况的自动化测量监测,让管网漏损从人工排查走向常态监督。
4、全程数据分析,实现高效管控。运用大数据技术并结合自动化监测、联动分析手段,构建管网漏损动态、分级预警机制,打造从管网漏点排查到修复的信息化管理体系,实现管网漏损的预警管理与高效管控。
5、全新技术运用,实现经济科学。该系统具有时效性(不受时间和气候等影响)、安全性(数据实时备份和敏感数据加密)、便捷性(数据在线采集)、经济性(人工投入少)、智能性(大数据分析和研判)等特点。
